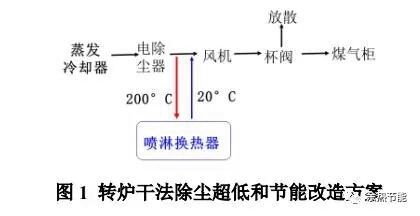

概述现有转炉一次除尘，无论干法、湿法和半干法，都需要进行超低排放改造，还需要节能排烟机减碳、解决排烟CO、冬季、甚至全年冒白烟，特别需要节能低碳、降低成本。建议考察采用旁路增加喷淋换热器实现超低和节能，湿法最好把一文、洗涤塔改造为蒸发冷却器，干法、半干法蒸发冷却器优化改进、增加粗颗粒分排烟机离，解决积灰、使粗灰率达到80%以上。分别介绍如下。一、干法超低节能改造方案如图1所示，转炉干法改造方案相当于煤气冷却器进一步前移。煤气冷却器前移实现超低排放是有大量实践证明的，进一步前移深冷除湿可大排烟机幅减少工况烟气量，在超低同时实现节电、脱白、处理废水等目标。

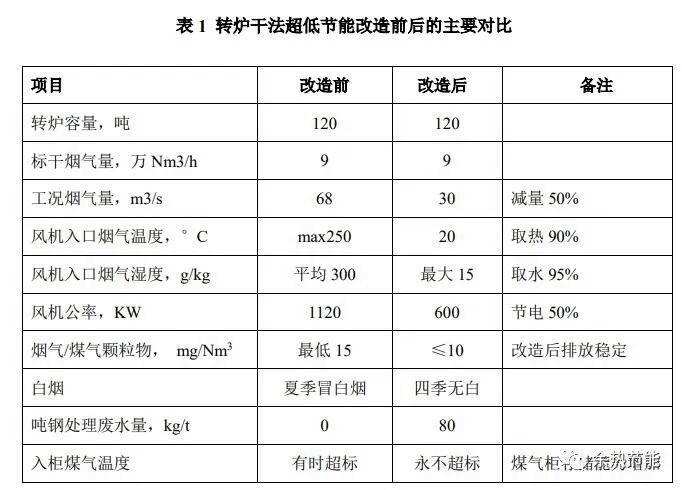

主要改造内容：1) 在EP后风机前新增1组三通管道。2) 新增1套多功能喷淋换热器，烟气冷却到20℃取热、取水、深度除尘净化，工况烟气量减少~5排烟机0%。3) 深度后烟气/煤气干燥后进引风机。4) 原有煤气冷却器停止喷水，循环水泵、蓄水池等设施利用，原有EP逐步停开部分电场节电，蒸发冷却器优化改进解决积灰、提高粗灰率到80%。5) 系统设备适应性调整改排烟机进干法改造后主要预期效果见表1。

二、湿法、半干法的改造方案湿法把粉尘全部洗进水中，循环水悬浮物浓度很高、碱性强，使水处理成为世界难题，因此湿法该被淘汰已是行业共识。干法推广40多年也没能推开，技术存在排烟机先天性缺陷也是行业共识。半干法的实践证明，把一文、洗涤塔改造为干式蒸发冷却器是合理的、经济成熟的，具备淘汰浊循环水处理的条件，特别是可以节能降低成本。湿法、半干法超低和节能改造的方案见图2。

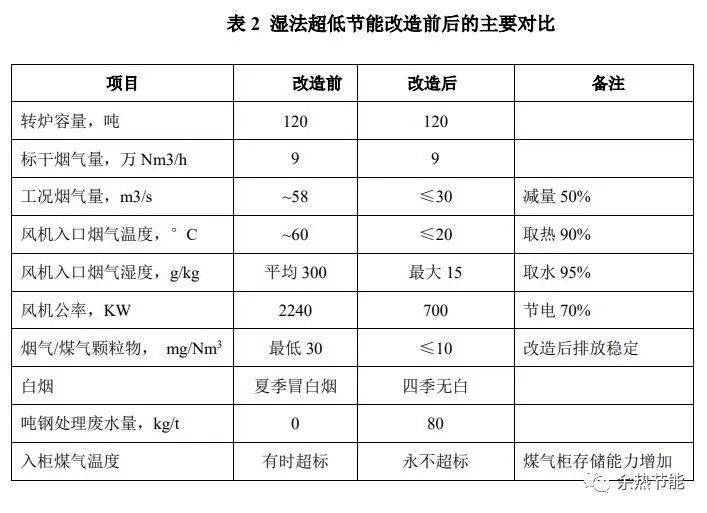

主要改造内排烟机容：1) 将一文、洗涤塔改造为干式蒸发冷却塔。2) 二次蒸发改造为喷淋换热器，将烟气深度冷却到20℃。3) 半干法原蒸发冷却器优化改造，解决积灰、增加粗灰率到80%。4) 环缝文氏管、风机等其它设备适应性调整排烟机改进。湿法、半干法超低节能改造前后的主要预期效果见表2

三、除尘和节能原理1) 水蒸发为蒸汽体积膨胀1300倍，对超细颗粒物有相变凝聚作用，水蒸汽冷凝为水再收缩1300倍，对电除尘、布袋除尘器后气体中的超排烟机细污染物有强烈的冷凝净化作用2) 通过高效直接接触式换热，与制冷设备结合，就可以精确控制出口气体要求的温度到20℃，工况烟气量减少50%3) 直接接触式喷淋洗涤器采用顺喷不增加管网阻损，用于替代文氏管可以排烟机节电70%，用于替代电除尘、布袋可以节电50%。改造投资、运行成本需要与用户现场结合，进一步细化方案后才能确定。需要用户能提前把改造要求、现在运行成本等数据收集完整，书面提供，我们可以提供改造可行性报排烟机告、投资估算、预期效益和参考案例。

师工经作者授权插图编辑整理。
