JECTAIR 8文丘里风机

JECTAIR 8文丘里风机

品牌：JECTAIR

类型：金属钢质文丘里风机

型号：8

颜色：黄颜色

产品描述：【萨沃纳工业】提供JECTAIR 8文丘里风机,耐高温金属钢质文丘里风机汽油驱动排烟机,黄颜色气动文丘里鼓风机.陈先生13372125666

名称：JECTAIR 8文丘里风机

品牌：JECTAIR

类型：金属钢质文丘里风机

型号：8

颜色：黄颜色

产品描述：【萨沃纳工业】提供JECTAIR 8文丘里汽油驱动排烟机风机,耐高温金属钢质文丘里风机,黄颜色气动文丘里鼓风机.陈先生13372125666 简介：

JECTAIR 8文丘里风机，具有质量轻、耐高温等特点。JECTAIR 8是“高性能，高效率之鼓风文丘里风机”汽油驱动排烟机的代表作，JECTAIR 8在工业界被公认效能较优良的鼓风文丘里风机, 与旧式文丘里风机相比较，新式文丘里鼓风机能达到40:1的空气流量转换，并减少26%压缩空气的消耗。

特色：

•压力100psig的风汽油驱动排烟机量11469m³/hr；

•进/出气额定比可达40:1；

•喷嘴与外壳一体成型；

•高静电压性能；

•提供钢质，铝质或防撞聚合材质多款扩散管(Hornet HP型)；

•钢制扩散管以黄色环基氧粉及传导材料包覆，汽油驱动排烟机可排除静电；

•无可卸式组件，免维修；

•所有型号配备静电接地线及弹簧夹；

•可在扩散管末端接伸缩风管(亦可选用风管入口拼合器)；

•可选用三角架

操作原理：

压缩空气或蒸气透过单一入口接合装置 进入JECTAI汽油驱动排烟机R鼓风机。由喷嘴喷出的气体或蒸气，形成文丘里原理，吸引周围空气经由入口进入JECTAIR,空气便透过管状扩散管以高速率的方式被排放出来。

注意：操作效能依赖压缩空气之流量及压力。

型号对比： 风量变化：

入口汽油驱动排烟机风压

送风量cfm(m3/hr)

空气消耗量cfm(m3/hr)

进/出气额定比

60psig（4.2kg/cm2）

5,600/9,515

178/302

80psig（5.6kg/cm2）

233/396

100psig（7kg/cm2）

282/479

密封静压：

型号

入口风压

60 psig（4.2kg/cm2）

80 psig（5.6kg/cm汽油驱动排烟机2）

l00psig（7kg/cm2）

8

3.9" / 99mm

5.2” / 132mm

6.2” / 157mm

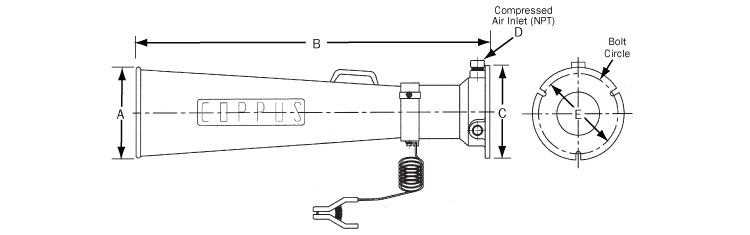

结构图：

型号

A inch/mm

B inch/mm

C inch/mm

D inch/mm

固定缝

W汽油驱动排烟机T lbs/kg

E inch/mm

No.

宽度 inch/mm

8

14.0/356

46.0/1,168

14.3/363

1/25

13.5/343

3

0.5/13

35/15.9

噪声：

最大工作压力 150 psig (10.5 kg/cm2)

Maximum operatin汽油驱动排烟机g pressure 150 psig (10.5 kg/cm2)
