图文详解空调系统分类、组成

作者:147小编 来源:undefined 日期:2023-09-06 人气:92

来源:制冷百科

空气调节的意义:是利用空调系统对空气进行加热、冷却、加湿、去湿、净化等处理,然后将其输送到各个用户空间。保证某一特定空间的空气参数达到所要求的状态。空气参数指空气的温度、相对湿度、空气流排烟机速、气压、噪声、洁净度等。所要求的状态分为舒适性要求的状态、工艺性要求的状态两类。

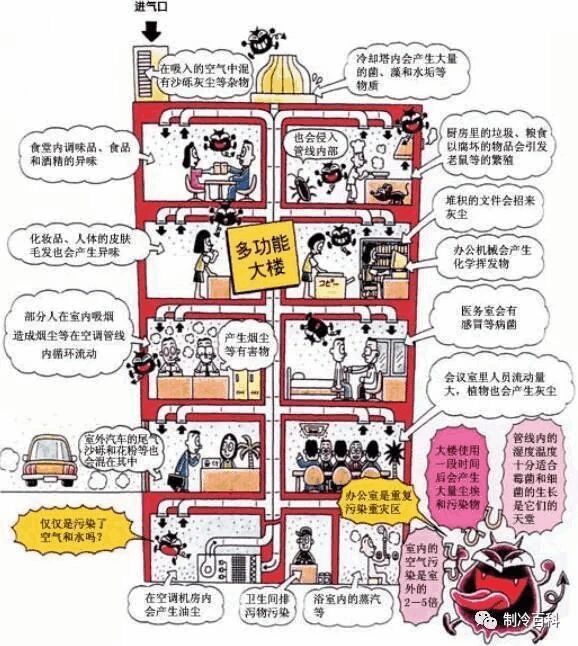

空调系统对于室内空气品质是一把双刃剑

一方面具有积极意义,在于可以排除或稀释各种空气污染物。

另一方面,消极作用在于它可以排烟机产生、诱导和加重空气污染物的形成和发展,造成不良的室内空气品质。夏季空调用电已占到总供电量的三分之一以上,空调用能占总能耗的15~16%。助长温室效应。产生热污染,增强城市热岛现象。

空调系统的主要排烟机分类

舒适性空调:

目的:为人服务,使人感到舒适满意。

范围:住宅、办公楼、商店、旅馆、餐馆(茶室、酒吧)、医院、客用火车、汽车、飞机等等。

特点:控制精度不高。

工艺性空调:

目的:为生产、科研等特定对象服务。排烟机

范围:车间、特定用途的空间(货用的运输工具、核研究和实验、军事等)。

特点:控制精度一般比较高,严格按照工艺要求。

空调调节什么?

调节室内的空气温度;调节室内的空气湿度;通风换气净化空气。

空调系统的分类排烟机

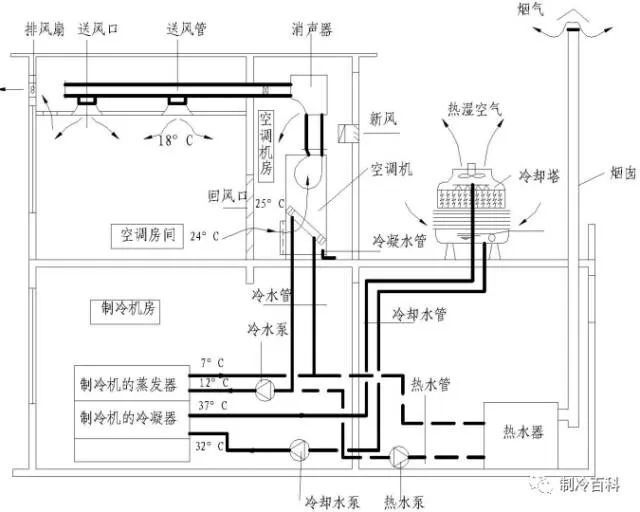

1、集中式空调系统

将空气处理设备和风机集中在空调机房内,由风机把处理后的空气输送到需要空调的房间。

这种空调系统的特点是处理空气量大,有集中的冷源和热源,需要专人操作,设备运行可靠,室内参数稳定,但机房排烟机占地面积较大。

2、半集中式空调系统(混合式)

除了在集中的空气处理设备处理一部分空气外,还有分散在空调房间内的空气处理末端设备。

它们可以对室内空气进行就地处理或对来自集中处理设备的空气在进行补充处理。如排烟机诱导器系统和风机盘管系统等。

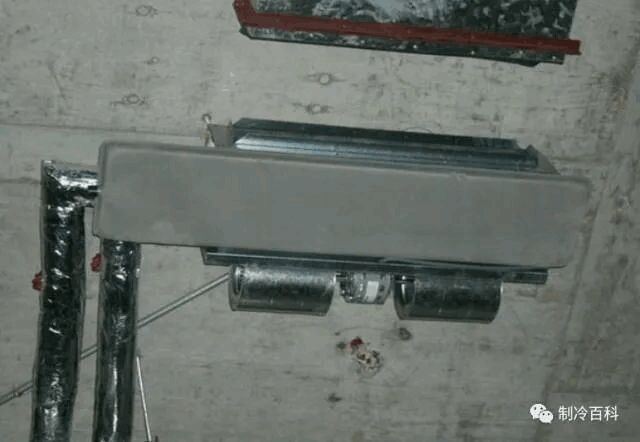

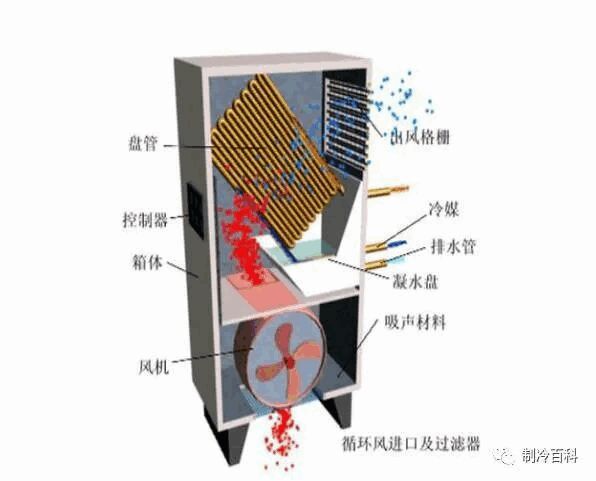

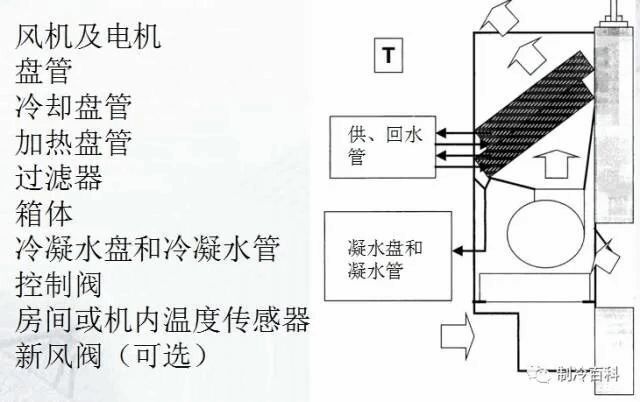

风机盘管系统

安装方式

立式机组:安装在窗下,明装或暗装。

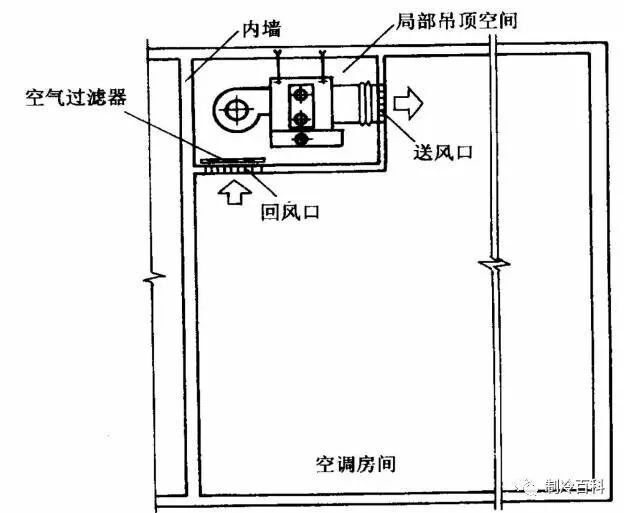

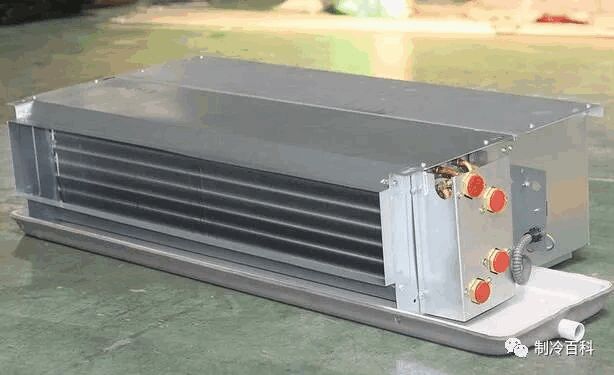

卧式机组:安装在天花板上,走道吊顶上。

柱式机组:地板到天花板,明装或暗装,内含水管。

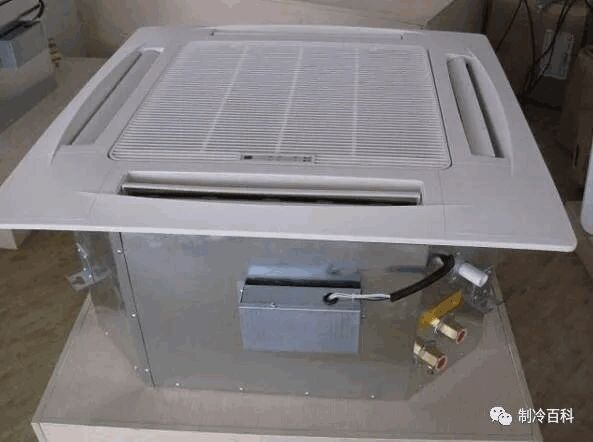

嵌入式机组:镶嵌于墙内,有面板。

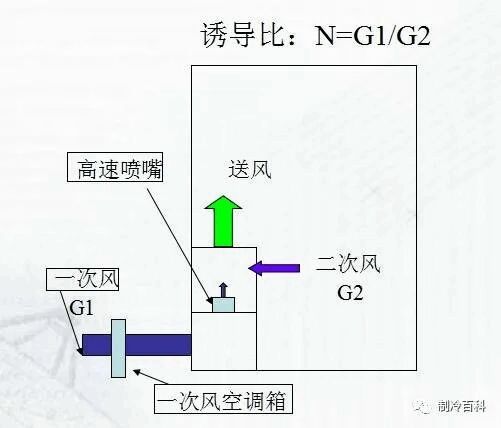

排烟机导器系统

局部式空调系统

空调设备直接或就近安装在需要空调的房间内,就地处理空气

空调设备包括制冷机、空气处理设备、风机、自动控制设备等,如柜式空调机组、窗式空调器和分体式空调机组等。

按处理空气的方式分类排烟机

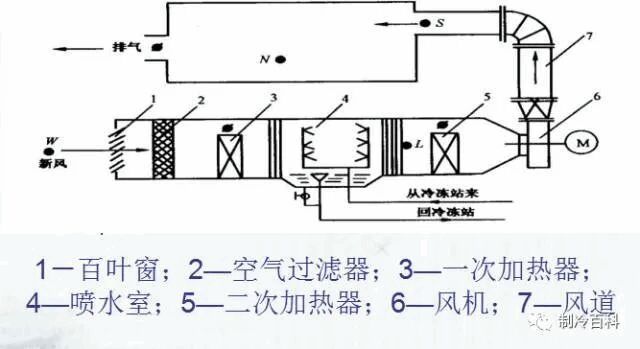

1、全新风式空调系统(适用于大型公众场所)

空调系统全部使用室外新鲜空气(简称新风),空气经处理后送入房间,与室内空气进行热湿交换后,全部排出室外,不再循环使用。卫生条件好,但运行费用高。

2、全封闭式空排烟机调系统(循环式)

空调系统全部使用室内的再循环空气(即室内回风),不补充新风全封闭式空调系统能耗最小,但卫生条件也最差。适用于只有温湿度要求而无新风要求,且无人操作的环境。

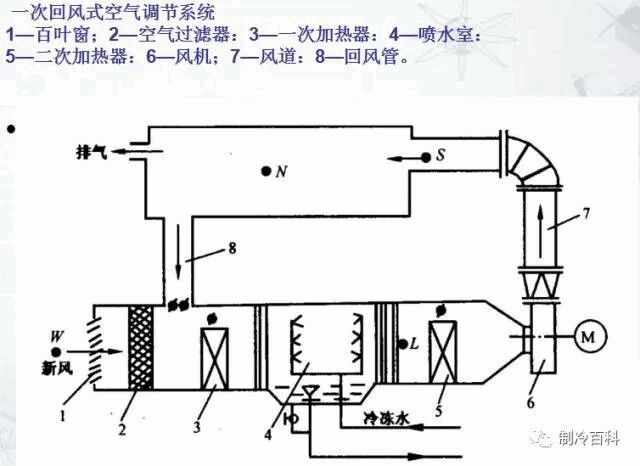

3、回风式空调系统(又称混合排烟机式空调系统)

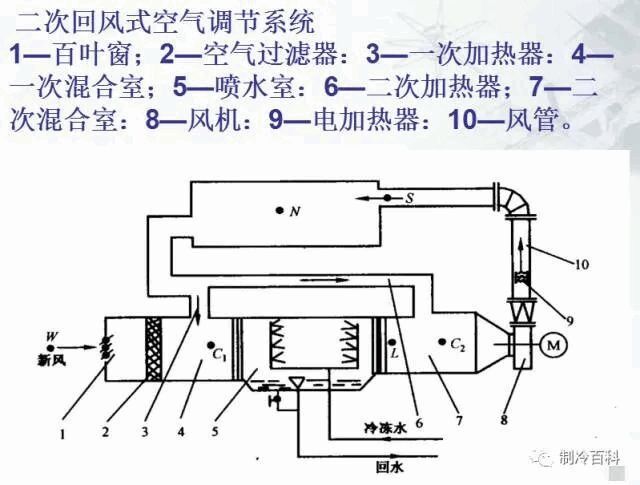

空调系统送入房间的空气是室外新风(为满足卫生要求)和室内回风的混合物。根据室内回风的不同又分为一次回风式和二次回风式系统。适用于宾馆客房办公室等公共场所。

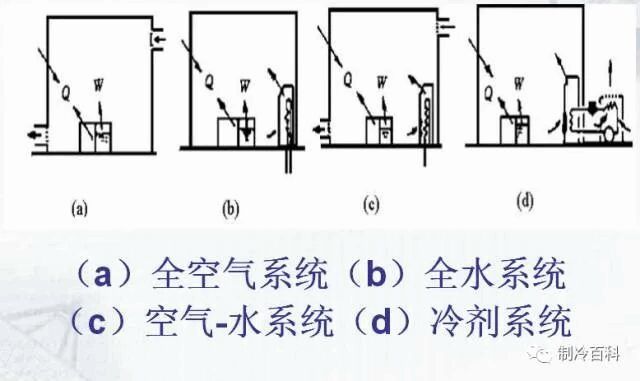

按负担热湿负荷的工作介质分

1、全空排烟机气式空调系统

热湿负荷全部由经过处理的空气来承担。空气的比热小,系统要求风道截面积大,占用建筑物空间较多。

2、全水式空调系统

热湿负荷全部由经过处理的水来承担。全水式系统的体积较全空气式小,能够节省建筑物排烟机空间,但不能够解决房间通风换气的问题。

3、空气-水式空调系统

空调房间的热湿负荷由经过处理的空气和水共同承担。风机盘管加新风就是这种系统。

4、制冷剂式空调系统

空调房间的热湿负荷直接由制冷系统的制冷剂来承排烟机担。局部式空调系统就属于此类。

按系统风量调节方式分类

1、定风量系统 :空调系统的送风量全年不变,并且按房间最大热湿负荷确定送风量。

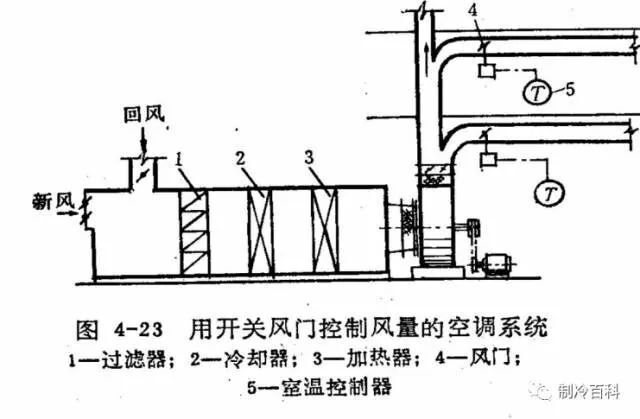

2、变风量系统:变风量系统靠减少风量的办法来适应负荷的降低,保持室内温排烟机度不变。节约了热量供应,降低了电耗。

按主风道中风速分类

1.低速系统:主风道风速在10~15m/s之间。

2.高速系统:主风道风速在20~30m/s之间。风速大,风管尺寸小,但阻力却按风速的平方规律增加,排烟机使风机的压力和噪声大大增加。

按风道设置分类

1.单风道系统:由一条送风管道和一条回风 管道组成。

2.由两条送风管道(一条送冷风、一条送热风)和一条回风管道组成,两种状态的空气在每个空调房间或每个区的双风排烟机道混合箱中混合变成送风状态。

其他分类

1.按系统用途,可分为工艺性和舒适性空调系统。

2.按系统控制精度,可分为一般精度和高精度空调系统。

3.按系统运行时间,可分为全年性和季节性空调系统。

空调系统的基本组排烟机

空调系统对空气的调节主要是由空气处理设备、空气输送设备和空气分配设备三个部分来完成的。此外,还有冷、热源和冷却水及其输送系统等部件和自动控制设备等,构成一个集中空调系统整体。

空气处理设备、空气输送设排烟机备和空气分配设备都直接处理室内空气,冷却水系统容易产生污染,它们的卫生状况也就与室内空气品质有密切的关系。

为了实现不同的空气处理过程就要采用不同的空气处理设备包括:过滤、加热设备、冷却设备、加湿设备及排烟机减湿设备等。

作为热湿交换的介质:水、水蒸汽、液体吸湿剂和制冷剂。

热湿交换设备

1、直接接触式热湿交换设备:

与空气进行热湿交换的介质与被处理的空气直接接触,做法是让空气流经热湿交换介质的表面或将热湿交换介排烟机质喷淋到空气中间去。

2、表面式热湿交换设备:

与空气进行热湿交换的介质不与空气直接接触。空气与介质间的热湿交换是通过设备的金属表面来进行的。

直接接触式

1)喷水室

2)空气加湿器与减湿器

表面式

1)空气排烟机加热器,蒸汽、热水加热器

2)表面冷却器(冷却盘管),水冷式、盐水冷却式和直接蒸发式。

表面式空气换热器是冷、热媒(冷媒水、热水或热蒸汽)通过金属表面与空气进行热交换,使空气加热、冷却或去湿的设备。

空气排烟机过滤器

空气过滤器是一种把固态或液态的微粒从大气中分离出来的一种设备

1)机械分离用重力除尘器、惯性除尘器,旋风除尘器;

2)电力分离用单级静电除尘器、双级静电除尘器等;

3)洗涤分离用喷雾洗涤除尘器,水膜除排烟机尘器,文氏管除尘器等;

4)过滤分离用填充过滤器,袋式过滤器等。

空调机房

全空气系统的空气处理设备都集中在一起,置于一个房间,或空调箱内。各功能段完成不同的空气处理过程。

标准的分段大致有回风机段、混合段、排烟机预热段、过滤段、表冷段、喷水段、蒸汽加湿段、再热段、送风机段、能量回收段、消声段和中间段等等。

装配式空调箱的大小一般以每h处理的空气量来标定,小型的处理空气量为几百m3/h,大型的为几万甚至几十万m3排烟机/h

空气输送设备

空气输送设备的作用是将处理后的空气沿风道送到空调房间,并从房间内抽回或排出一定量的室内空气,以保证能够送入一定量的新风,保持室内空气平衡,并使室内空气品质能够达到标准的要求。

输送设备排烟机包括通风机(送风机和排风机)和风管系统。排风机并不是每个系统都存在。

集中通风空调包括四个循环系统

空气循环

冷却水循环

制冷剂循环

冷冻水循环。

空调系统污染对能耗的影响

定期对风管正确的清洗、消毒可以使年平均运排烟机行费用(能耗)降15%~20%

根据日本空调清洗协会调查表明,风机叶片上每积0.2mm厚度的灰尘,风机的风量就会下降20%

我国也曾做过这方面的实验,若每个脏的空调都及时清洗,可节约用电10%~30%排烟机

若散热片处于洁净状态时,散热良好,房间温度很快达到设定温度值,压缩机会自动停止工作;

根据实验结果显示,散热片上的污垢达到0.3mm,压缩机的工作时间会延长一倍,空调的用电量大约会增加2.4倍。

图纸部分排烟机

图纸部分包括两部分:基本图和详图。

工程基本图包括空调通风系统的平面图、剖面图、(系统)轴测图、原理图等。

详图包括系统中某局部或部件的放大图、加工图、施工图等。详图也可以采用标准图或其它工程图纸(在图纸排烟机目录中说明)。
